2011年全國(guó)碩士研究生入學(xué)考試832材料基礎(chǔ)真題

　　1、簡(jiǎn)答題(每題10分，共50分)

　　一、 請(qǐng)從原子排列、彈性應(yīng)力場(chǎng)、滑移性質(zhì)、柏氏矢量等方面對(duì)比刃位錯(cuò)、螺位錯(cuò)的主要特征。

　　二、 何謂金屬材料的加工硬化?如何解決加工硬化對(duì)后續(xù)冷加工帶來的困難?

　　三、 什么是離異共晶?如何形成的?

　　四、 形成無限固溶體的條件是什么?簡(jiǎn)述原因。

　　五、兩個(gè)尺寸相同、形狀相同的銅鎳合金鑄件，一個(gè)含90%Ni，另一個(gè)含50%Ni，鑄造后自然冷卻，問哪個(gè)鑄件的偏析嚴(yán)重?為什么?

　　2、作圖計(jì)算題(每題15分，共60分)

　　1)、寫出{112}晶面族的等價(jià)晶面。

　　2)、請(qǐng)判定下列反應(yīng)能否進(jìn)行：

　　3)、已知某晶體在500℃時(shí)，每1010個(gè)原子中可以形成有1個(gè)空位，請(qǐng)問該晶體的空位形成能是多少?(已知該晶體的常數(shù)a=0.0539，波耳滋曼常數(shù)K=1.381×10-23 J / K)

　　4)、

　　3、綜合分析題(共40分)

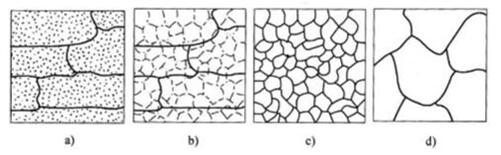

　　1).經(jīng)冷加工的金屬微觀組織變化如圖a所示，隨溫度升高，并在某一溫度

　　下保溫足夠長(zhǎng)的時(shí)間，會(huì)發(fā)生圖b-d的變化，請(qǐng)分析四個(gè)階段微觀組織、體系能量和宏觀性能變化的機(jī)理和原因。

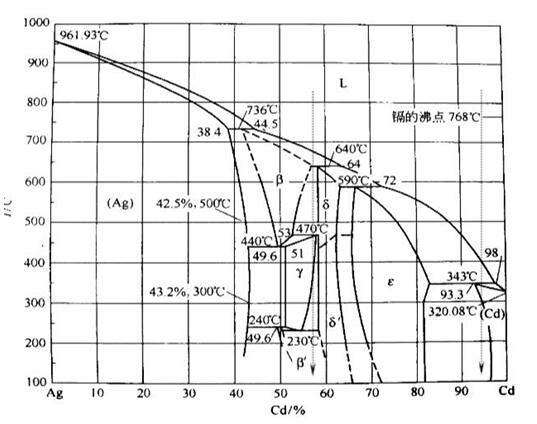

　　2). 根據(jù)Ag-Cd二元相圖：

　　1) 當(dāng)溫度為736℃、590℃、440℃和230℃時(shí)分別會(huì)發(fā)生什么樣的三相平衡反應(yīng)?寫出反應(yīng)式。

　　2) 分析Ag-56%Cd合金的平衡凝固過程，繪出冷卻曲線，標(biāo)明各階段的相變反應(yīng)。

　　3) 分析Ag-95%Cd合金的平衡凝固與較快速冷卻時(shí)，室溫組織會(huì)有什么差別，并討論其原因。
